技術指標

功率范圍：0.2KW ~ 3.0KW

輸入電壓：單相或三相220VAC ( -15~+10%)，50~60HZ

控制方式：位置控制、速度控制、力矩控制

編碼器類型：2500線增量型光電編碼器（省線/非省線）、1024線旋轉編碼器

通訊方式：RS485、RS232、CANopen、標準MODBUS通訊協議，EtherCAT

輸入輸出點數：IO可編程，支持正負邏輯設置，8路輸入支持16種功能每一路都可進行功能重定位，4路輸出支持10種功能其中1路可進行功能重定位

操作及顯示：5位數碼管、5個按鍵，或手持操作面板

監視功能：提供位置、速度、電流、電壓、輸入輸出等多達30種狀態監視

產品優勢

· 采用新型數字信號處理器（DSP）和智能功率模塊（IPM），先進的控制算法，實現永磁同步電機的高精度控制

· 智能PID控制算法和PDFF控制器結合，提高了位置與速度控制的快速性和準確性

· 陷波濾波器的采用可提高跟隨性能、減小噪音并降低機器損耗

· 支持編碼器輸出信號任意分頻比設定，更加精確

· 支持負載擾動觀測器，可進行轉矩前饋補償，提高了系統動態響應

· 慣量識別和自動增益功能簡化了系統調試過程

· 風扇開關溫度可設定，根據現場需求開啟風冷，提供環保和更具性價比的應用

· 支持調試軟件，可進行機械特性分析，參數設定、監視等功能，操作直觀簡單

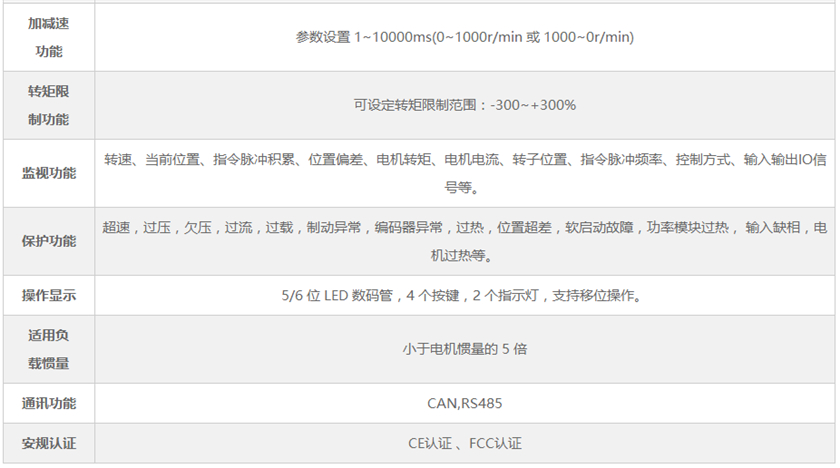

交流伺服驅動器參數表

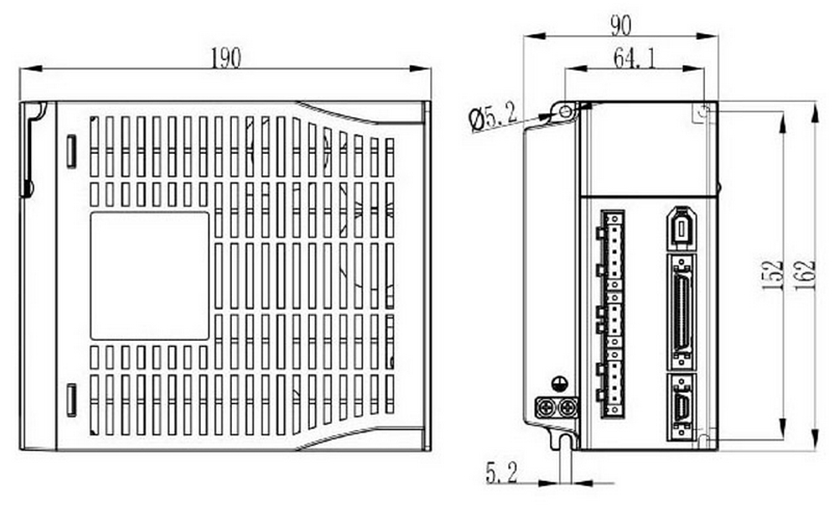

交流伺服驅動器安裝尺寸圖
